手機已經十分普遍了，大家基本上都知道1G、2G、3G、4G、5G網絡是什么意思。其實在機械行業，也有一個關于1G、2G、3G、4G、5G、6G的劃分標準，這個標準就是焊接行業關于焊縫位置的劃分。今天咱們了解一下。

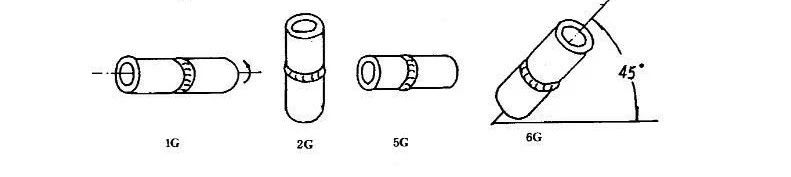

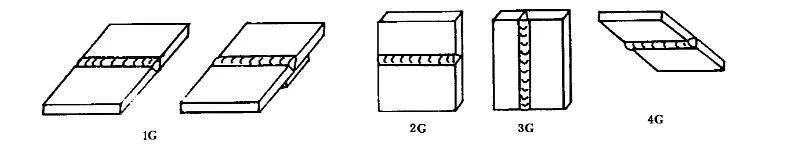

1.坡口焊縫的位置區分為：1G、2G、3G、4G、5G、6G進行區分，分別表示平焊、橫焊、立焊、仰焊、管道水平固定焊和管道斜45度固定焊。

2.板材角焊縫分為：1F、2F、3F和4F，分別是船型焊、橫焊、立焊和仰焊。

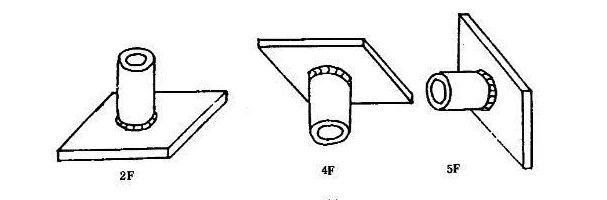

3.管板或管角焊縫分為：1F、2F、2FR、4F和5F，分別是45度轉動焊、橫焊（管軸線垂直）、管軸線水平（轉動）焊、仰焊管軸線水平（固定）焊。

焊接特點：

1.熔焊金屬主要依靠自重向熔池過度。

2.熔池形狀和熔池金屬容易保持、控制。

3.焊接同樣板厚的金屬，平焊位置的焊接電流比其他焊接位置的電流大，生產效率高。

4.熔渣和熔池容易出現混攪現象，特別是焊接平角焊縫時，熔渣容易超前而形成夾渣。

酸性焊條熔渣與熔池不易分清；堿性焊條兩者比較清楚；

5.焊接參數和操作不當時，易形成焊瘤、咬邊和焊接變形等缺陷。

6.單面焊背面自由成型時，第一道焊縫容易產生焊透程序不均、背面成型不良等形象。

焊接要點：

1.根據板厚可以選用直徑較大的焊條和較大的焊接電流焊接。

2.焊接時焊條與焊件成60°～80°夾角，控制好熔渣和液態金屬分離，防止熔渣出現超前現象。

3.當板厚≤6mm時，對接平焊一般開Ⅰ型坡口，正面焊縫宜采用φ3.2~4的焊條短弧焊接，熔深可達板厚的2/3 ；背面封底前，可以不清根（重要結構除外），但熔渣要清理干凈，電流可以大些。

4.對接平焊若有熔渣和熔池金屬混合不清現象時，可將電弧拉長、焊條前傾，并做向熔池后方推送熔渣的動作，防止夾渣產生。

5.焊接水平傾斜焊縫時，宜采用上坡焊，防止夾渣和熔池向前方移動，避免夾渣。

6.采用多層多道焊時，應注意選好焊道數和焊接順序，每層不宜超過4~5mm。

7.T型、角接和搭接的平角焊接接頭，若兩板厚度不同，應調整焊條角度將電弧偏向厚板一邊，使兩板受熱均勻。

8.正確選用運條方法

（1）焊厚≤6mm時，Ⅰ型坡口對接平焊，采用雙面焊時，正面焊縫采用直線型運條，稍慢；背面焊縫也采用直線型運條，焊接電流稍大些，速度快些。

（2）板厚≤6mm，開其他形式的坡口時，可采用多層焊或多層多道焊，第一層打底焊宜采用小電流焊條，小規范電流、直線型運條或鋸齒形運條焊接。填充層焊接時，可選用較大直徑的焊條和較大焊接電流的短弧焊。

（3）T型接頭平角焊的焊腳尺寸＜6mm時，可選用單層焊，用直線型、斜環形或鋸齒形運條方法；焊腳尺寸較大時，宜采用多層焊或多層多道焊，打底焊采用直線型運條方法，填充層可選用斜鋸齒形、斜環形運條。

（4）多層多道焊一般宜選用直線型運條方法焊接。

2G就是橫焊。

焊接特點：

1.熔化金屬因自重易下墜于坡口上，造成上側產生咬邊缺陷，下側形成淚滴型焊瘤或未焊透缺陷。

2.熔化金屬與熔渣易分離，略似立焊。

焊接要點：

1.對接橫焊開坡口一般為V型或K型，板厚3~4mm的對接接頭可用Ⅰ型坡口雙面焊。

2.選用小直徑焊條，焊接電流較平焊時小些，短弧操作，能較好的控制熔化金屬流淌。

3.厚板焊接時，除打底焊縫外，宜采用多層多道焊。

4.多層多道焊時，要特別注意控制焊道間的重疊距離。每道疊焊，應在前一道焊縫的1/3處開始施焊，以防止產生凹凸不平。

5.根據具體情況，保持適當的焊條角度，焊接速度應稍塊且均勻。

6.采用正確的運條方法。

（1）Ⅰ型對接橫焊時，正面焊縫采用往復直線運條方法較好；稍厚件宜選用直線型或小斜環形運條，背面用直線型運條，焊接電流可適當加大。

（2）采用其他坡口對接橫焊，間隙較小時，打底焊可采用直線運條；間隙較大時，打底層采用往復直線型運條，其他各層當多層焊時，可采用斜環形運條，多層多道焊時，應采用直線型運條。

3G就是立焊。

焊接要點：

1.保持正確的焊條角度；

2.生產中常用的是向上立焊，向下立焊要用專用焊條才能保證焊縫質量。向上立焊時焊接電流比平焊時小10%～15%，且應選用較小的焊條直徑（＜φ4mm）

3.采用短弧施焊，縮短熔滴過渡到熔池的距離。

4.采用正確的運條方法。

（1）T型坡口對接（常用于薄板）向上立焊時，常用直線型、鋸齒形和月牙形運條法施焊，最大弧長不大于6mm。

（2）開其他形式坡口對接立焊時，第一層焊縫常采用斷焊、擺幅不大的月牙型、三角形運條焊接。其后各層可用月牙形或鋸齒形運條方法。

（3）T型接頭立焊時，焊條應在焊縫兩側及頂角有適當的停留時間，焊條擺動幅度應不大于焊縫寬度，運條操作與其他坡口形式的立焊相似。

（4）焊接蓋面層時，焊縫表面形狀決定于運條方法。焊縫表面要求稍高的可以選用月牙形運條；表面平整的可采用鋸齒形運條（中間凹形與停頓時間有關）。

焊接特點：

1.熔化金屬因重力作用而下墜，熔池形狀和大小不宜控制。

2.運條困難，焊件表面不宜焊的平整。

3.易出現夾渣、未焊透、焊瘤及焊縫成型不良等缺陷。

4.融化的焊縫金屬飛濺擴散，容易造成燙傷事故。

5.仰焊比其他位置焊效率都低。

焊接要點：

1.對接焊縫仰焊，當焊件厚度≤4mm時，采用Ⅰ型坡口，選用φ3.2mm的焊條，焊接電流要適中；焊接厚度≥5mm時，應采用多層多道焊。

2.T型接頭焊縫仰焊，當焊腳小于8mm時，應采用單層焊，焊腳大于8mm時采用多層多道焊。

3.根據具體情況，采用正確的運條方法：

（1）焊腳尺寸較小時，采用直線型或直線往復型運條，單層焊接完成；焊腳尺寸較大時，可采用多層焊或多層多道焊運條，第一層應采用直線型運條，其余各層可選用斜三角型或斜環型運條方法。

（2）無論采取那一種運條方法，每一次向熔池過度的焊縫金屬均不宜過多。

管道水平固定口就是5G位置。

管道45°斜焊口就是6G位置。
